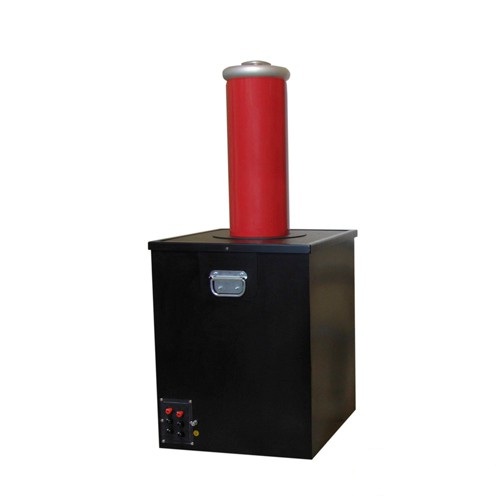

Трансформаторы высоковольтные испытательные серии ТВИ-15-5 созданы для преобразования по уровню напряжения переменного тока синусоидальной формы частотой 50 Гц и генерирования напряжения постоянного (выпрямленного) тока посредством встроенного диодного выпрямителя и применяются для проведения высоковольтных испытаний, диагностирования изоляции, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других объектов и материалов, при испытании которых требуется высокое напряжение.
Трансформатор ТВИ-15/22 дополнительно оснащен встроенным диодным столбом, встроенным высоковольтным делителем с коэффициентом деления 100:1, 1000:1, встроенным разрядным устройством для снятия заряда с емкостной нагрузки, автоматическим переключателем рода тока, штангой заземления.
Параметр | Значение |
Диапазон регулирования напряжения переменного тока частотой 50 Гц первичной обмотки, В | 0,10…240,0 |
Номинальное напряжение первичной обмотки, В | 220,0 ± 2% |
Номинальное напряжение вторичной обмотки, при напряжении на первичной обмотке 200.0 В, кВ | 15,00 |
Номинальный ток холостого хода, при напряжении на первичной обмотке 220.0 В, мА (не более) | 19000 |
Максимальное выходное напряжение переменного тока частотой 50 Гц, кВ | 17,50 |
Максимальный выходной переменный ток, мА | 250,0 |
Габаритные размеры трансформатора, мм | 290х570х390 |
Масса блока высоковольтного, кг | 40 |
Электропитание от сети переменного тока | 50 Гц, 230 В |
Максимальная потребляемая мощность установок, ВА | 6500 |
Средний срок службы, лет, не менее | 5 |
Рабочие условия применения | температура окружающего воздуха от минус 20 до плюс 40 °C относительная влажность воздуха 98 % при 25 °С атмосферное давление от 84 до 106,7 кПа |
№ | Наименование | Количество |
1 | Трансформатор испытательный ТВИ-15-5 | 1 |
2 | Паспорт | 1 |
3 | Тара транспортная | 1 |
