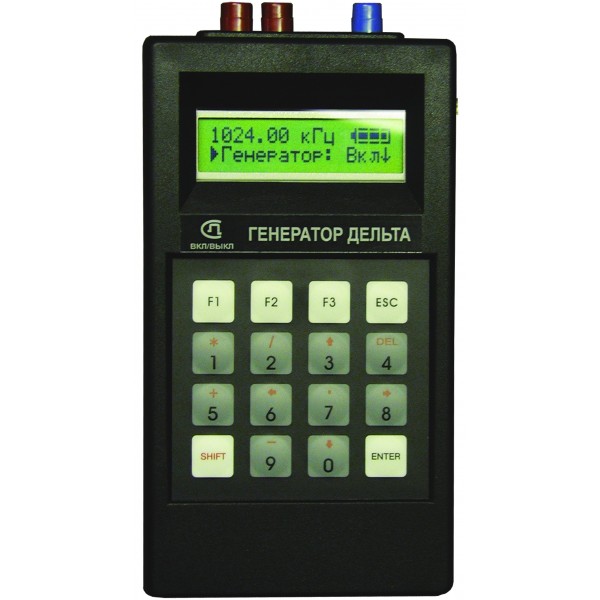

Дельта — генератор
Артикул: 230007
Гарантия: 12 мес.
Госреестр РФ: 38883-14
Межповерочный интервал: 24 мес.
Бренд: СВЯЗЬПРИБОР
Гарантия: 12 мес.
Госреестр РФ: 38883-14
Межповерочный интервал: 24 мес.
Бренд: СВЯЗЬПРИБОР
Следите за нашими новостями в Telegram →
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Генератор Дельта предназначен для совместной работы с приборами Дельта-ПРО+, Дельта-ПРО DSL, Гамма DSL в полевых и стационарных условиях. Генератор является источником сигнала для проведения комплекса частотных измерений и тестирования потока E1. Он позволяет проводить измерения параметров симметричных кабелей связи и испытывать оборудование цифровых систем передачи в полевых и стационарных условиях. Генератор подключается на дальнем конце кабеля и может работать как на любой частоте 30 кГц - 4 МГц, так и по сетке частот измерителя для снятия АЧХ кабеля.
Прибор рекомендуется применять при строительстве, установке, эксплуатации и ремонте систем цифрового уплотнения xDSL, модемов для выделенных линий, линейных трактов субпервичных и первичных цифровых систем передачи ИКМ -15, ЗОНА -15, ИКМ -30, КЛТС -2048, а также для проверки строительных длин кабелей на заводе-изготовителе.
| Параметр | Значение |
| Рабочие характеристики генератора в гармоническом режиме | |
| Выход генератора | симметричный |
| Выходное сопротивление | 120±6 Ом |
| Затухание асимметрии | не более -40 дБ |
| Выходной уровень | 8±0,5 дБн |
| Тип выходного сигнала | гармонический |
| Частоты основного списка (*) | 2048 кГц |
| 1024 кГц | |
| 512 кГц | |
| 256 кГц | |
| 128 кГц | |
| 64 кГц | |
| 32 кГц | |
| Шаг выбора частоты в диапазоне: | |
| 4096-2048 кГц | 8 кГц |
| 2048-1024 кГц | 8 кГц |
| 1024-512 кГц | 4 кГц |
| 512-256 кГц | 2 кГц |
| 256-128 кГц | 1 кГц |
| 128-64 кГц | 0,5 кГц |
| 64-32 кГц | 0,25 кГц |
| Допустимая погрешность установки частоты | 0,05 % |
| Рабочие характеристики генератора в режиме ИКМ | |
| Рабочие скорости | 2048 кбит/c |
| 1024 кбит/c | |
| Длительность импульса | 244±30 нс |
| 488±30 нс | |
| Длительность фронта | не более 80 нс |
| не более 160 нс | |
| Длительность спада | не более 80 нс |
| не более 160 нс | |
| Амплитуда импульсов | 3±0,3 В |
| Формируемые cигналы | ПСП длиной (215-1) бит |
| «все нули» | |
| «все единицы» | |
| Режим искусственного ввода ошибок | 1 ошибка в секунду (К=4*10-7÷ 5*10-7 ) |
| Выход генератора | симметричный |
| Выходное сопротивление | 120±6 Ом |
| Затухание асимметрии | не более -40 дБ |
(*) - Пользователь может редактировать рабочий список или произвольно менять частоту генератора.
| № | Наименование | Количество |
| 1 | Генератор Дельта | 1 |
| 2 | Зарядно-питающее устройство ЗПУ-12/0,5 | 1 |
| 3 | Сигнальный провод | 1 |
| 4 | Техническое описание и инструкция по эксплуатации | 1 |
| 5 | Сумка для переноски | 1 |
| 6 | Аккумуляторы Ni-MH, AA, 1,2 В; 2,3 АЧ | 4 |
