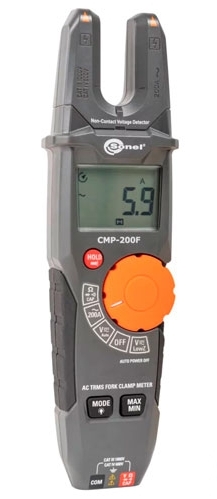

СМP-200F клещи электроизмерительные

Назначение и область применения клещей электроизмерительных СМP-200F:

CMP-200F являются новым представителем токоизмерительных клещей серии CMP. Они сочетают в себе простоту, скорость измерений и универсальность. Благодаря своей вилочной конструкции и компактности, применение в ограниченном пространстве не вызывает сложности. Клещи включают в себя все необходимые функциональные возможности и удобства. Максимальный измерительный зев составляет 16 мм.

Функциональные возможности клещей электроизмерительных СМP-200F:

• измерение переменного тока в диапазоне до 200 А;
• измерение напряжения постоянного и переменного тока до 1000 В;
• режим низкоомного измерения напряжения LowZ, позволяющего исключить влияние помех и индуцированных напряжений на измерение;
• бесконтактная индикация напряжения переменного тока;
• измерение сопротивления до 60 МОм с разрешением от 0,01 Ом;
• измерение емкости; тестирование диодов;
• контроль целостности электрических соединений;
• фонарик.

Технические характеристики клещей электроизмерительных СМP-200F:

Напряжение постоянного тока
Диапазон	Разрешение	Основная погрешность	Полное входное сопротивление
6,000 В	0,001 В	± (0,9 % и.в.+ 5 е.м.р.)	10 МОм
60,00 В	0,01 В	± (1,0 % и.в.+ 2 е.м.р.)
600,0 В	0,1 В
1000 В	1 В	± (1,2 % и.в.+ 2 е.м.р.)
Защита от перегрузки по переменному/постоянному напряжению 1000 В RMS.
Напряжение переменного тока (True RMS)
Диапазон	Разрешение	Основная погрешность	Полное входное сопротивление
6,000 В	0,001 В	± (1,2 % и.в.+ 5 е.м.р.)	10 МОм
60,00 В	0,01 В	± (1,2 % и.в.+ 2 е.м.р.)
600,0 В	0,1 В
1000 В	1 В	± (1,5 % и.в.+ 2 е.м.р.)
Значения напряжения переменного тока определены в интервале 5…100 % диапазона. Диапазон частоты: 50…1000 Гц (синусоидальный сигнал), 50/60 Гц (все сигналы). Защита от перегрузки по переменному/постоянному напряжению 1000 В RMS.
Переменный ток (True RMS)
Диапазон	Разрешение	Основная погрешность
200,0 A	0,1 A	± (3,0 % и.в. + 5 е.м.р.)
Значения переменного тока определены в интервале 5…100 % диапазона. Диапазон частоты: 50…60 Гц. Защита от перегрузки тока 200 А.
Сопротивление
Диапазон	Разрешение	Основная погрешность
600,0 Ом	0,1 Ом	± (1,0 % и.в. + 4 е.м.р.)
6,000 кОм	0,001 кОм	± (1,5 % и.в. + 4 е.м.р.)
60,00 кОм	0,01 кОм
600,0 кОм	0,1 кОм
6,000 MОм	0,001 MОм	± (2,5 % и.в. + 4 е.м.р.)
60,00 MОм	0,01 MОм	± (3,5 % и.в. + 4 е.м.р.)
Защита от перегрузки по переменному/постоянному напряжению 300 В RMS.
Ёмкость
Диапазон	Разрешение	Основная погрешность
60,00 нФ	0,01 нФ	± (3,0 % и.в. + 5 е.м.р.)
600,0 нФ	0,1 нФ
6,000 мкФ	0,001 мкФ
60,00 мкФ	0,01 мкФ
600,0 мкФ	0,1 мкФ	± (3,5 % и.в. + 10 е.м.р.)
4000 мкФ	1 мкФ	± (5,0 % и.в. + 10 е.м.р.)
Погрешность не указана для ёмкости < 6 нФ. Значения ёмкости указаны в интервале 10…100 % диапазона. Защита от перегрузки по переменному/постоянному напряжению 300 В RMS.
Дополнительные характеристики
Параметр		Значениe
Питание
Питание измерителя		батарея 1,5 В типа LR6 (АА) - 2 штуки
Категория электробезопасности		CAT IV/600 В CAT III/1000 В
Условия окружающей среды и другие технические данные
Диапазон рабочих температур		5…40 °C при относительной влажности < 80 %
Диапазон температур при хранении		-20…60 °C при относительной влажности < 80%
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)		IP40
Нормальные условия для поверки	Температура окружающей среды	23 °C ± 2 °C
	Влажность	40…60 %
Уровень загрязнения		2
Размеры		230 x 44 x 66 мм
Масса		270 г (с элементами питания)
Дисплей		ЖКИ с подсветкой, 4-х цифровой
Высота над уровнем моря		˂ 2000 м
Зев измерительный		16 мм
Тестирование диодов		I=0,15 мA, U0 ˂ 3 В постоянного тока
Целостность цепи		звуковая индикация R
Индикация превышения диапазона		OL
Индикация разряда батареи
Частота измерений		3 измерения / с
Входное сопротивление		10 MОм (переменный ток / постоянный ток)
Входное сопротивление для LowZ		10 MОм (переменный ток / постоянный ток)
Диапазон бесконтактного индикатора переменного напряжения		200…1000 В (50/60 Гц)
Коэффициент пиковых значений		˂ 3
Диапазон переменного сигнала: - синусоидальный сигнал - все сигналы		50…1000 Гц 50…60 Гц
Время бездействия до самоотключения		15 минут
Максимальная высота падения		2 м
Класс защиты		двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
Соответствие требованиям ГОСТ		ГОСТ IEC 61010-1-2014 ГОСТ IEC 61010-2-032-2014, ГОСТ IEC 61010-2-033-2013
