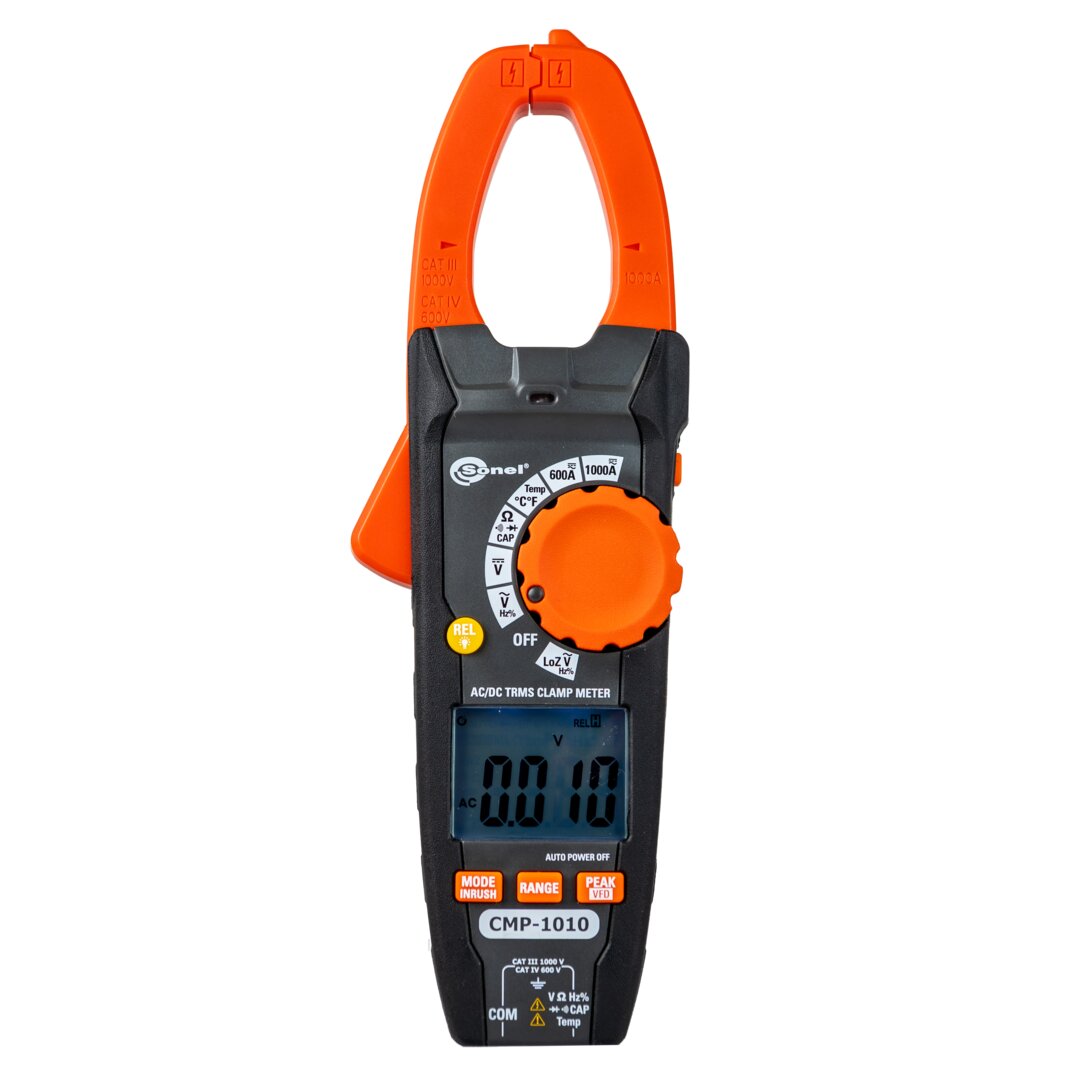

Каталог продукции Измерительные приборы и испытательное оборудование для энергетики Клещи электроизмерительные (токоизмерительные, токовые) СМP-1010 - клещи электроизмерительные
| Напряжение постоянного тока | |||
| Диапазон | Разрешение | Основная погрешность | Входное сопротивление |
| 600 В | 0,1 мВ | ± (0,5 % и.в.+ 5 е.м.р) | 10 МОм |
| 6,000 В | 0,001 В | ± (1,5 % и.в.+ 2 е.м.р) | |
| 60,00 В | 0,01 В | ||
| 600,0 В | 0,1 В | ||
| 1000 В | 1 В | ||
| Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS. | |||
| Напряжение переменного тока (True RMS) | |||
| Диапазон | Разрешение | Основная погрешность | Входное сопротивление |
| 6,000 В | 0,001 В | ± (1,5 % и.в.+ 5 е.м.р) | 10 МОм |
| 60,00 В | 0,01 В | ||
| 600,0 В | 0,1 В | ||
| 1000 В | 1 В | ||
| Значения силы тока определены в границах от 10 до 100 % диапазона. Диапазон частоты: 50…1000 Гц. Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS. | |||
| Измерение LoZ | |||
| Диапазон | Разрешение | Основная погрешность | |
| 6,000 В | 0,001 В | ± (3,0% и.в.+ 40 е.м.р) | 300 кОм |
| 60,00 В | 0,01 В | ||
| 300,0 В | 0,1 В | ||
| Значения напряжения определены в границах 10…100% диапазона. Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS. | |||
| Переменный ток (True RMS) | |||
| Диапазон | Разрешение | Основная погрешность | |
| 600,0 А | 0,1 А | ± (2,5 % и.в. + 8 е.м.р) | |
| 1000 А | 1 А | ± (2,8 % и.в. + 8 е.м.р) | |
| Значения силы тока определены в границах от 5 до 100 % диапазона. Диапазон частоты: 50…60 Гц. Защита от перегрузки 400 А. | |||
| Постоянный ток | |||
| Диапазон | Разрешение | Основная погрешность | |
| 600,0 А | 0,1 А | ± (2,5 % и.в. + 8 е.м.р) | |
| 1000 А | 1 А | ± (2,8 % и.в. + 5 е.м.р) | |
| Защита от перегрузки 1000 А. | |||
| Сопротивление | |||
| Диапазон | Разрешение | Основная погрешность | |
| 600,0 Ом | 0,1 Ом | ± (1,0 % и.в. + 4 е.м.р) | |
| 6,000 кОм | 0,001 кОм | ± (1,5 % и.в. + 2 е.м.р) | |
| 60,00 кОм | 0,01 кОм | ||
| 600,0 кОм | 0,1 кОм | ||
| 6,000 MОм | 0,001 МОм | ± (2,5 % и.в. + 3 е.м.р) | |
| 60,0 МОм | 0,01 МОм | ± (3,5 % и.в. + 8 е.м.р) | |
| Защита от перегрузки по постоянному/переменному напряжению 300 В RMS. | |||
| Ёмкость | |||
| Диапазон | Разрешение | Основная погрешность | |
| 60,00 нФ | 0,01 нФ | ± (4,0 % и.в. + 20 е.м.р) | |
| 600,0 нФ | 0,1 нФ | ± (3,0 % и.в. + 5 е.м.р) | |
| 6,000 мкФ | 0,001 мкФ | ||
| 60,00 мкФ | 0,01 мкФ | ||
| 600,0 мкФ | 0,1 мкФ | ||
| 6,000 мФ | 0,001 мФ | ± (5,0 % и.в. + 5 е.м.р) | |
| 60,00 мФ | 0,01 мФ | ± (5,0 % и.в. + 8 е.м.р) | |
| 100,0 мФ | 0,1 мФ | ± (5,0 % и.в. + 15 е.м.р) | |
| Защита от перегрузки по постоянному/переменному напряжению 300 В RMS. | |||
| Температура | |||
| Диапазон | Разрешение | Основная погрешность | |
| -20,0...1000 °C | 0,1 или 1 °C | ± (3,0 % и.в. + 3 °C) | |
| -4,0...1832 °F | 0,1 или 1 °F | ± (3,0 % и.в. + 9 °F) | |
| Защита от перегрузки по постоянному/переменному напряжению 300 В RMS. Погрешность температурного зонда не учитывается. | |||
| Частота | |||
| Диапазон | Разрешение | Основная погрешность | |
| 99,999 Гц | 0,001 Гц | ± (1,2 % и.в. + 5 е.м.р) | |
| 99,99 Гц | 0,01 Гц | ||
| 999,9 Гц | 0,1 Гц | ||
| 9,999 кГц | 0,001 кГц | ||
| 99,99 кГц | 0,01 кГц | ||
| Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS. Чувствительность: > 5 В RMS при рабочем цикле 20…80 % и < 100 кГц. | |||
| Коэффициент заполнения импульса | |||
| Диапазон | Разрешение | Основная погрешность | |
| 10,0...90,0 % | 0,1 % | ± (1,2 % и.в. + 10 е.м.р) | |
| Амплитуда импульса: ≥ 5 В. Ширина импульса: 0,1…100 мс. Частота: 45 Гц…10 кГц. | |||
| Дополнительные характеристики | |||
| Параметр | Значениe | ||
| Питание | |||
| Питание измерителя | батарея 1,5 В типа LR03 (ААА) 3 штуки | ||
| Категория электробезопасности | CAT III/600 В CAT II/1000 В | ||
| Условия окружающей среды и другие технические данные | |||
| Диапазон рабочих температур | 5…40 °C при относительной влажности < 80 % | ||
| Диапазон температур при хранении | -20…60 °C при относительной влажности < 80% | ||
| Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) | IP30 | ||
| Нормальные условия для поверки | Температура окружающей среды | 23 °C ± 2 °C | |
| Влажность | 40…60 % | ||
| Размеры | 250 x 90 x 40 мм | ||
| Масса | 329 г (с элементами питания) | ||
| Дисплей | ЖКИ с подсветкой 4-х значный | ||
| Высота над уровнем моря | ≤ 2000 м | ||
| Зев клещей | 35 мм | ||
| Тестирование диодов | I=0,3 мA, U0˂3,2 В DC | ||
| Целостность цепи | звуковая индикация R<50 Ом при I ˂ 0,5 мА | ||
| Индикация превышения диапазона | OL | ||
| Индикация разряда батареи |  | ||
| Частота измерений | 2 измерения / с | ||
| Входное сопротивление | 10 MОм 300 кОМ | ||
| Диапазон бесконтактного индикатора переменного напряжения | 100…1000 В (50/60 Гц) | ||
| Диапазон измерения частоты AC | 50…400 Гц | ||
| Время отклика для функции PEAK | 1 мс | ||
| Функция INRUSH: - время дискретизации - время интеграции - чувствительность | 48 Гц (RMS), 400 kГц (часы) 100 мс > 3 А AC | ||
| Время автоотключения | 30 минут | ||
| Датчик температуры | термоэлектрический зонд типа К | ||
| Класс защиты | двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005 | ||
| Соответствие требованиям ГОСТ | ГОСТ IEC 61010-1-2014 ГОСТ IEC 61010-2-032-2014, ГОСТ IEC 61010-2-033-2013 | ||
| Наименование | Количество |
|---|---|
| Адаптер для термопары | 1 |
| Комплект измерительных проводов CMM/CMP | 1 |
| Термопара | 1 |
| Наименование |
|---|
| Адаптер напряжения AHV-3 |
| Комплект измерительных проводов CMM/CMP с разъёмами типа «банан» |
| Комплект измерительных проводов CMP |
| Комплект измерительных проводов CMP/СММ (CAT IV, M) |
| Комплект измерительных проводов CMP/СММ (CAT IV, S) |
| Комплект мини зажимов «Крокодил» CMM/CMP |
| Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А голубой |
| Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А жёлтый |
| Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А зелёный |
| Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А красный |
| Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А чёрный |
| Соединитель электрический — адаптер AC-16 |
| Термопара типа К байонетный |
| Термопара типа К металлический |
