УДПК - устройство дистанционного прокола кабеля

УДПК - устройство дистанционного прокола кабеля
Артикул: 328039
Модель: УДПК
Гарантия: 12 мес.
Бренд: Прочие (Россия и СНГ)
Артикул производителя: 00399
Цена:
29 520 Р
Доступен для заказа
Добавить к сравнению

Устройство дистанционного прокола кабеля УДПК предназначено для индикации отсутствия напряжения на ремонтируемом электрическом кабеле от (0,4÷35) кВ перед его разрезкой, путем прокола кабеля по диаметру и закорачивания всех жил разных фаз между собой и через кабель заземления (не менее 25 мм2) на землю, с целью предотвращения возможности поражения персонала электрическим током. Устройство позволяет производить не менее 500 проколов кабелей, находящихся в любом пространственном положении, проложенных в любых условиях (в коллекторах, траншеях, кабельных каналах, подвальных помещениях и т.п.), при минимальном доступе, когда зазор между кабелями не менее 30 мм и расстояние между осями не менее 110 мм,  с наружным диаметром от 25 до 65 мм включительно и сечением жил до 240 мм2 включительно в исполнении кабелей марок АСБ ААБ и их аналогами и до 500 мм2 включительно в исполнении кабелей марок АПвПуг и АПвВнг и их аналогами .

Действие устройства УДПК основано на использовании энергии расширяющих пороховых газов. В качестве источников энергии применяются монтажные патроны.

Прокол кабеля осуществляется за один выстрел с применением патронов Д4. Управление устройством производится дистанционно с помощью полимерного троса.

 Для прокола устройство надежно закрепляется на кабеле с помощью натяжного механизма.

Технические характеристики

Параметр Значение
Наружный диаметр кабеля:

минимальный

максимальный



25мм

65мм
Монтажные патроны Д4 калибра 6,8 мм с энергией порохового заряда, Дж  574÷703
Количество гарантированных проколов, не менее  500
Габариты устройства, не более, мм 70x138x383
Масса устройства, кг, не более 8
Масса устройства в футляре без штыря заземления, кг, не более 6,9
Габариты футляра, не менее, мм 410x150x100

Сравнительная таблица технических характеристик устройств прокола кабеля

Наименование УМПК УДПК УДПК-70 УДПК-90 УПКП-130 УПКП-200
Минимальный наружный диаметр кабеля, мм 25 25 50 50 50 50
Максимальный наружный диаметр кабеля, мм 65 65 70 90 130 200
Напряжение, кВ 0,4-10 0,4-35 0,4-220 0,4-220 0,4-220 0,4-220
Мощность, Дж 500 700-800 700-800;
2720		 2720 2720 2720
Тип управления ДУ
ручное		 ДУ
ручное		 ДУ электронное
и ручное		 ДУ электронное ДУ электронное ДУ электронное
Принцип дистанционного управления диэлектрический шнур с ручкой диэлектрический шнур с ручкой радиоуправление, шнур с ручкой радио-управление радио-управление радио-управление
Количество гарантированных проколов 1000 500 500 500 500 500
Источник энергии пружины монтажные патроны Д4 (красный), Д5 (черный) монтажные патроны Д4 (красный), МПУ-3 (желтый) монтажные патроны МПУ-3 (желтый) монтажные патроны МПУ-3 (желтый) монтажные патроны МПУ-3 (желтый)
Габариты устройства, мм 760х254х230 70х138х383 70х140х315 75х200х500 75х200х500 75х250х600
Габариты футляра, мм в заряженном состоянии - 760х254х230;
в разряженном состоянии - 563×254×230		 410х150х100 650х355х180 650х355х180 650х355х180 650х355х180
Масса, кг 12 8 25 25 27,4 28,8

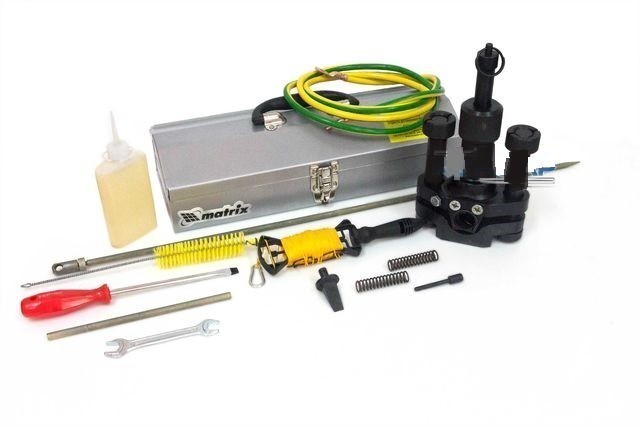

Комплект поставки

Наименование

Кол-во, шт.

1. УДПК

1

2. Трос (диэлектрический)

15м

3. Штырь с гальванической связью

1

4. Извлекатель гильзы

1

5. Провод заземления

1

6. Отвертка 150х8

1

7. Ерш

1

8. Масленка

1

9. Ключ гаечный S=10

1

10. Комплект запасных частей:

- пробойник (нож)

- пружина

- кольцо уплотнительное



1

2

2

11. Футляр

1

12. Паспорт

1

Комплектность изделия может быть изменена по требованию заказчика.
