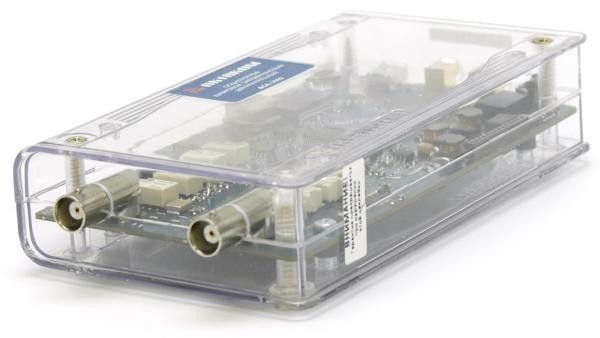

АСК-3002 — двухканальный осциллограф - приставка

АСК-3002 — двухканальный осциллограф - приставка
Артикул: 411116
Гарантия: 25 месяцев
Госреестр РФ: 40253-08
Поверка приобретается отдельно: 3900 Р
Бренд: АКТАКОМ

Особенности осциллографа - приставки АСК-3102:

Миниатюрная модель 2-канального цифрового запоминающего осциллографа. Выполнена в виде приставки к ПК. Подключается через USB-порт. Оригинальный дизайн и отличные технические характеристики неизменно привлекают внимание специалистов.

  • 2 независимых канала с полосой пропускания до 100 МГц;
  • Буфер записи до 64 кБ на канал (определяется пользователем);
  • Произвольно выбираемая длина предзаписи / послезаписи;
  • Высокая чувствительность;
  • Автоматическая настройка на входные сигналы;
  • Большой выбор курсорных и автоматических измерений;
  • Статистические измерения и построение гистограмм (опция);
  • Спектроанализатор (БПФ);
  • Цифровой люминофор;
  • Аварийная сигнализация;
  • Подключение к ПК через USB 1.1.

Стандартная версия программного обеспечения АСК-3002-SW1 содержит следующие функции:

  • Курсорные измерения по вертикали и горизонтали (абсолютные и относительные);
  • Автоматическая настройка на сигнал;
  • Установка длины предзаписи / послезаписи;
  • Цифровая фильтрация;
  • Запись/чтение данных/изображения в файл;
  • Произвольное масштабирование отображаемых данных, дополнительный обзорный график;
  • Двухуровневая аварийная сигнализация;
  • Цифровой люминофор (режим послесвечения);
  • Вычисление фазового сдвига между каналами;
  • Режим цифрового вольтметра;
  • Автоматическое измерение параметров импульсных сигналов;
  • Спектральный анализ (БПФ) и спектральная цифровая фильтрация сигнала;
  • Вычисление следующих специальных функций: сумма, разность, отношение или произведение двух выбранных каналов; среднее геометрическое двух выбранных каналов; производная выбранного канала; интеграл выбранного канала; интеграл произведения каналов; корреляция двух выбранных каналов; передаточная функция двух выбранных каналов;
  • Статистические вычисления и гистограмма распределения вероятности;
  • Режим управляемой эмуляции сигналов, используется для работы программы при отсутствии реального прибора (с тестовыми или учебными целями);
  • Встроенный калькулятор формул.

Технические характеристики осциллографа - приставки АСК-3102:

  • Частота дискретизации 100 МГц;
  • Коэффициент вертикального отклонения 10 мВ/дел...5 В/дел с шагом 1-2-5;
  • Разрешение 8 бит;
  • Частотный диапазон по уровню –3 дБ: 0 Гц...100 МГц (DC), 1,2Гц...100 МГц (AC);
  • Входное сопротивление 1 МОм;
  • Максимальное входное напряжение ±50 В (RВХ=1 МОм);
  • Минимальный период повторения синхронизирующего импульса 20 нс;
  • Минимальная длительность синхронизирующего импульса 10 нс;
  • Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В с частотой среза 3,5 МГц;
  • Диапазон значений коэффициента развертки 10 нс/дел....0,1 с/дел;
  • Калибратор 1 кГц, 3 В от пика до пика;
  • Питание +6 В, не более 15 Вт;
  • Масса 1,3 кг;
  • Габаритные размеры 150x85x32 мм.

Комплект поставки АСК-3002

Наименование Количество
1. Прибор 1
2. Программное обеспечение АСК-3002-SW1 под Windows 98/Me/NT4/2000/XP (компакт-диск) 1
3. Руководство по эксплуатации (компакт-диск) 1
4. Паспорт 1
