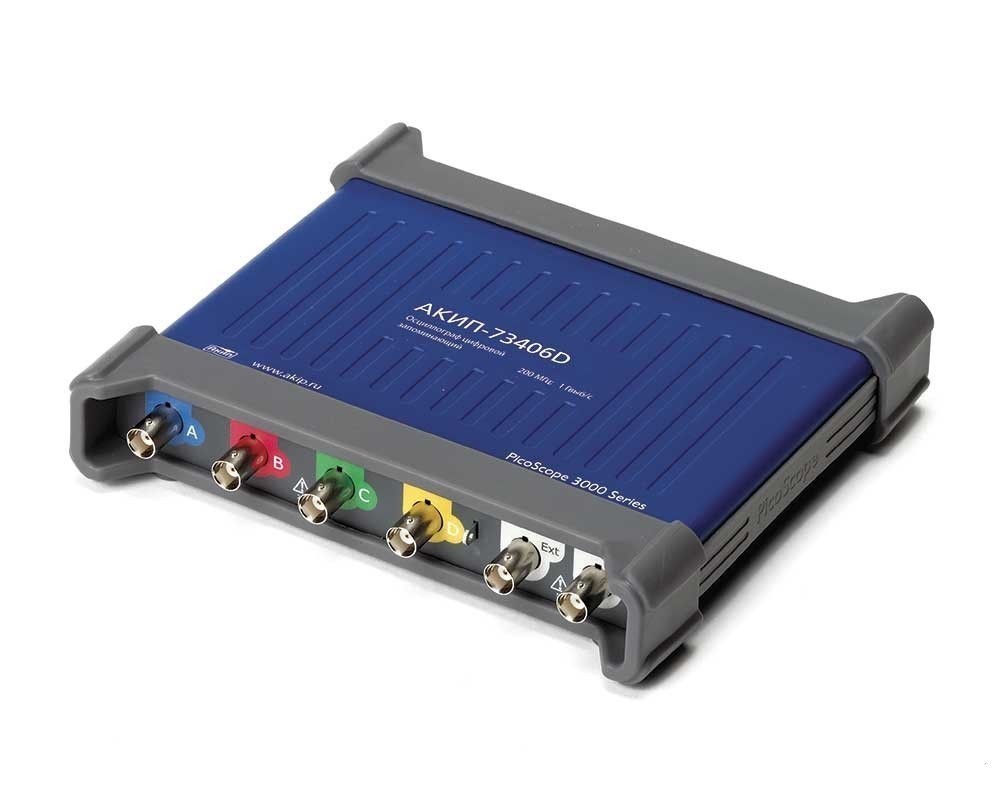

АКИП-73404D — цифровые запоминающий USB-осциллограф смешанных сигналов
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Главная
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Осциллографы (осциллографы лабораторные) АКИП-73404D — цифровые запоминающий USB-осциллограф смешанных сигналов
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Осциллографы (осциллографы лабораторные) АКИП-73404D — цифровые запоминающий USB-осциллограф смешанных сигналов
Краткие характеристики АКИП-73404D:
- «5 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, функциональный генератор, генератор сигналов СПФ (AWG)
- Осциллограф: 2/4 канала + 16 цифровых каналов (только MSO)
- Полоса пропускания: 50 МГц, 70 МГц, 100 МГц и 200 МГц
- Максимальная частота дискретизации: 1 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 10 ГГц
- Макс. объем памяти: от 64 МБ до 512 МБ (в зав. от модели)
- Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
- Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом), БПФ при длине памяти до 1 МБ
- Функциональный генератор (до 1 МГц/ 4 В п-п): синус, меандр, треугольник, пост. напряжение /DC, пила, Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!)
- Формирование сигналов СПФ/ AWG: до 1 МГц, ЦАП 12 бит, частота дискретиз. 20 МГц, память 32 кБ
- Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка/ Zoom (x2.000.000)
- Цифровая регистрация на ПК (streaming mode): дискретизация 10 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - макс. объем определяется системными параметрами ПК
- Автоизмерения (более 20 параметров); курсорные измерения (ΔU; ΔT)
- Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π)
- Допусковый контроль (тест по маске)
- Интерфейс USB 3.0 (управление от внешнего ПК), ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT)
Технические характеристики АКИП-73404D:
| Параметр | Значение |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ (АНАЛОГОВЫЕ КАНАЛЫ) | |
| Число входных каналов | 4 |
| Полоса пропускания (-3 дБ) | 0…70 МГц |
| Время нарастания, не более | 5,0 нс |
| Коэф. отклонения (Коткл.) | 4 мВ/дел…4 В/дел |
| Вид входа | открытый, закрытый |
| Погрешность установки Коткл | ± 3 % |
| Входное напряжение | ± 20 мВ … ± 20 В |
| Диапазон установки смещения | ± 250 мВ (вх. напряж: ± 20 мВ … ± 200 мВ) ± 2,5 В (вх. напряж: ± 500 мВ … ± 2 В) ± 20 В (вх. напряж: ± 5 В … ± 20 мВ) |
| Входное сопротивление | 1 МОм / 14 пФ |
| Защита от перенапряжения | ± 100 В DC + ACпик |
| КАНАЛ КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
| Коэф. развертки (Кразв.) | 1 нс…5000 с/дел |
| Погрешность установки Кразв | ± 2 ppm (± 0,0002 %) |
| Режимы работы | Основной, ZOOM окно, X-Y |
| СИНХРОНИЗАЦИЯ | |
| Источники синхросигнала | Любой из аналоговых каналов, цифровые каналы, Вход внешней синхронизации (кроме MSO) |
| Условия запуска развертки | Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.), рант, шаблон |
| Режим запуска | Однокр., ждущий, автоколебательный, без синхронизации, рапид (сегмент. развертка) |
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | |
| Разрешение по вертикали | 8 бит (12 бит в режиме увеличения разрешения (ERES)) |
| Частота дискретизации (однократный сигнал) | 1 ГГц (вкл. 1 аналоговый канал); 500 МГц (вкл. до 2-х аналоговых каналов или цифровые порты) 250 МГц (вкл. до 4-х аналоговых каналов или цифровые порты) |
| Эквивалентная частота дискретизации | 2,5 ГГц |
| Длина памяти (максимальная) | 128 МБ |
| Интерполяция | Линейная, Sin (X) / х |
| Режимы сбора данных | Выборка, послесвеч., цифровой самописец |
| КУРС.ИЗМЕРЕНИЯ | |
| Функции | ΔU; ΔT; 1/ΔT |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | |
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
| Анализатор спектра | Пиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD |
| АНАЛИЗАТОР СПЕКТРА | |
| Диапазон входных частот | 0…100 МГц |
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение |
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
| Глубина БПФ | 2…1048576 точек |
| ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР | |
| Формы выходных сигналов | Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, шум, постоянное напряжение, ПСП |
| Диапазон частот | 0,03 Гц … 1 МГц |
| Выходной уровень | ±2 В; погрешность 1%, на нагрузке 600 Ом |
| ГЕНЕРАТОР СИГНАЛОВ ПРОИЗВОЛЬНОЙ ФОРМЫ | |
| Частота дискретизации | 20МГц |
| Длина памяти СПФ | 32 кБ |
| Разрешение ЦАП | 12 бит |
| Время нарастания/спада | < 120 нс |
| КАЛИБРАТОР | |
| Выход калибровки пробников | Меандр 1 кГц, 2 Впик-пик, 600 Ом |
| ДЕКОДИРОВАНИЕ | |
| Формат последов. данных | CAN, FlexRay, I²C, I²S, LIN, SPI, UART/RS-232 |
| ДОПУСКОВЫЙ КОНТРОЛЬ | |
| Статистика (Годен/Не годен) | В допуске, не в допуске, общее кол-во тестов |
| ОБЩИЕ ДАННЫЕ | |
| Источник питания | Один USB 3.0 или два USB 2.0 разъема или адаптер напряжения AC/DC (1,5 А, 5 В)* |
| Интерфейс | USB 3.0 (USB 2.0 совместимый) |
| Габаритные размеры | 190 × 170 × 40 мм |
| Масса | 0,5 кг |
Комплект поставки АКИП-73404D
1.АКИП-73404D - 1
2.Кабель USB - 2
3.Адаптер питания - 1
4.ПО на CD-диске - 1
5.Руководство по эксплуатации на CD-диске - 1
6.Пробники - 4
