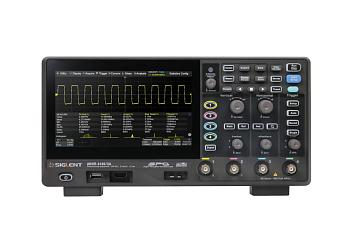

Цифровые запоминающие осциллографы высокого разрешения серии АКИП-4149 в своей основе имеют 12-разрядные аналого-цифровых преобразователи с частотой дискретизации 2 Гвыб/с и превосходные характеристики уровня шума. Они доступны в полосах пропускания 200 МГц, 100 МГц и 70 МГц, имеют максимальную длина записи 100 Мвыб, 2 или 4 аналоговых канала + 16 цифровых каналов с возможностью анализа смешанных сигналов.
В серии АКИП-4149 используется технология Siglent SPO с максимальной скоростью захвата сигналов до 120 000 осциллограмм/с (нормальный режим, до 500 000 осциллограмм/с в последовательном режиме), 256-уровней градации интенсивности плюс режим отображения цветовой температуры. В серии используется инновационная цифровая система запуска с высокой чувствительностью и низким джиттером. Система запуска поддерживает несколько мощных режимов, включая запуск по последовательной шине. Инструменты, такие как запись истории сигнала, функции поиска и навигации, тест по маске, график Боде, анализ мощности позволяют захватывать, сохранять и анализировать расширенные записи осциллограмм. Впечатляющий набор измерительных и математических возможностей, опции для генератора сигналов произвольной формы с частотой 25 МГц, а также декодирование последовательных сигналов также являются особенностями АКИП-4149.
Емкостный сенсорный экран с диагональю 7 дюймов поддерживает мультитач-жесты, а удобный дизайн пользовательского интерфейса может значительно повысить эффективность работы. Он также поддерживает управление с помощью мыши и удаленное веб-управление по локальной сети.
Параметр | Значение | |||||
АКИП-4149/1 | АКИП-4149/1А | АКИП-4149/2 | АКИП-4149/2А | АКИП-4149/3 | АКИП-4149/3А | |
Канал вертикального отклонения | ||||||
Число каналов | 2 | 4 | 2 | 4 | 2 | 4 |
Полоса пропускания (-3 дБ, 50 Ом) | 70 МГц | 100 МГц | 200 МГц | |||
Время нарастания (50 Ом) | ≤ 5 нс | ≤ 3,5 нс | ≤ 1,8 нс | |||
Ограничение ПП | 20 МГц | 20 МГц | 20 МГц | |||
Коэффициент отклонения (Коткл.) | 500 мкВ/дел…1 В/дел | |||||
Уровень собственных шумов (скз, 1 мВ/дел, 50 Ом) | не более 70 мкВ, в полной полосе пропускания при использовании согласованной нагрузки 50 Ом | |||||
Погрешность измерения постоянного напряжения при Uсм = 0 В | 500 мкВ/дел…4,95 мВ/дел: ±(0,015·8[дел]·Ко[мВ/дел]+1) 5 мВ/дел…10 В/дел: ±(0,005·8[дел]·Ко[мВ/дел]+1), где Kо – значение коэффициента отклонения, мВ/дел Uсм – установленное значение напряжения смещения, мВ |
|||||
Диапазон установки смещения | 500 мкВ/дел … 5 мВ/дел: ± 1,6 В; 5,1 мВ/дел … 10 мВ/дел: ± 4 В; 10,2 мВ/дел … 100 мВ/дел: ± 8 В; 102 мВ/дел … 1 В/дел: ± 80 В; 1,02 В/дел … 10 В/дел: ± 400 В |
|||||
Погрешность установки уровня постоянного смещения, мВ | ± (0,005x|Uсм|+0,005x|Uпр|+1), где Uсм – установленное значение напряжения смещения, мВ Uпр – конечное значение диапазона установки напряжения смещения, мВ |
|||||
Входной импеданс | 1 МОм (± 2 %) / 17 пФ ± 2 пФ | |||||
Максимальное входное напряжение | ≤ 400 Впик (DC+AС пик), DC…10 кГц | |||||
Канал горизонтального отклонения | ||||||
Коэффициент развертки (Кразв.) | 2 нс/дел…1000 с/дел | 2 нс/дел…1000 с/дел | 1 нс/дел…1000 с/дел | |||
Самописец (ROLL): 50 мс/дел…1000 с/дел | ||||||
Погрешность частоты внутреннего опорного генератора | ±2,5·10-5 | |||||
Погрешность измерения временных интервалов | ±(δF·Tизм+2/Fд), где δF – относительная погрешность частоты внутреннего опорного генератора Tизм – измеренный временной интервал, с Fд – частота дискретизации, Гц |
|||||
Режимы работы | Основной, ZOOM окна, самописец (ROLL), X-Y | |||||
Синхронизация | ||||||
Источник синхросигнала | Любой из каналов, сеть, логический канал | |||||
Режимы запуска развертки | Автоматический, ждущий, однократный | |||||
Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ (NTSC,PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/ RS232, CAN, LIN | |||||
Предзапуск | 0…100% памяти | |||||
Послезапуск | 0…10000 делений | |||||
Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры | |||||
Чувствительность синхронизации | 0,6 деления шкалы | |||||
Аналого-цифровое преобразование | ||||||
Разрешение по вертикали | 12 бит (до 15 бит с шагом 0,5 бита при использовании математической функции увеличения разрешения (ERES) | |||||
Частота дискретизации | 2 ГГц – активен один аналоговый канал 1 ГГц – активны два аналоговых канала 500 МГц – активны три или четыре аналоговых канала | |||||
Интерполяция | SinX/X, X | |||||
Длина записи | 50 МБ/кан – активен один канал 25 МБ/кан – активны два канала 10 МБ/кан – активны три или четыре канала |
100 МБ/кан – активен один канал 50 МБ/кан – активны два канала 25 МБ/кан – активны три или четыре канала |
||||
Скорость обновления экрана | 80.000 осц./с – нормальный режим | 120.000 осц./с – нормальный режим | ||||
до 500.000 осц./с в режиме сегментированной развертки | ||||||
Пиковый детектор | 2 нс | |||||
Режимы работы | Выборка, пиковый детектор | |||||
Курсорные измерения | ||||||
Источник курсоров | КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ГИСТОГРАММА | |||||
Функции | Ручное управление: время - X1, X2, (X1-X2), (1/ΔT); амплитуда - Y1, Y2, (Y1-Y2) Режим отслеживания: время - X1, X2, (X1-X2) |
|||||
Автоматические измерения | ||||||
Источник измерений | КАН1…КАН4, Логические каналы, МАТЕМ, ОПОРН, ИСТОРИЯ | |||||
Диапазон измерений | Весь экран или ограниченно (определяется курсорами) | |||||
Функции по вертикали | Макс, Мин, Пик-Пик, Верхнее, Нижнее, Амплитуда, Среднее, Цикл Среднее, СКО, Цикл СКО, СКЗ, Цикл СКЗ, Медиана, Цикл Медина, выбросы на вершине и в паузе | |||||
Функции по горизонтали | Период, Частота, Время Макс, Время Мин, +Длительность, -Длительность, Время нарастания/спада, Длительность пакета положительная и отрицательная, +Коэф. Заполнения, -Коэф. Заполнения, Задержка, Джиттер | |||||
Дополнительные | Площадь положительная или отрицательная, абсолютное значение площади по переменному и постоянному току, количество фронтов, количество импульсов | |||||
Измерение задержки | Фаза, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, смещение | |||||
Статистика | Текущее значение, Макс, Мин, СКО, Гистограмма, Тренд, Отслеживание До 1024 отсчетов |
|||||
Математика | ||||||
Математические каналы | F1, F2, F3, F4 | |||||
Источник математики | КАН1 … КАН4, F1 … F4, Z1 … Z4 | |||||
Функции | +, -, х; /; d/dt, ∫dt, √, ex, 10x, ln, lg, ERES, усреднение, редактор формул БПФ – частотный анализ при длине памяти 2 МБ |
|||||
АЧХ анализ | ||||||
Измерительный канал | Любой из аналоговых каналов | |||||
Поддерживаемый источник сигнала | SAG1021I – аппаратная опция генератора сигналов Генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3409Е, АКИП-3418, АКИП-3422 |
|||||
Тип развертки | Прямая, многоуровневая | |||||
Диапазон частот | 10 Гц … 120 МГц (линейный или логарифмический режим) | |||||
Виды измерений | Верхняя частота среза, Нижняя частота среза, Полоса пропускания, Запас по усилению, Фаза | |||||
Дополнительные возможности | ||||||
Режим HISTORY | Сохранение с временными метками последних 80.000 осциллограмм | |||||
Измерение мощности (опция) | Качество электроэнергии, гармоники тока, пусковой ток, потери при переключении, скорость нарастания напряжения, модуляция, пульсации на выходе, включение / выключение, переходная характеристика, PSRR, эффективность | |||||
Автоустановка | В/дел, с/дел, параметры синхросигнала | |||||
Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц | |||||
Декодирование | ||||||
Формат данных | I2C, SPI, UART/RS232, CAN, LIN | |||||
Логический анализатор (опция) | ||||||
Число каналов | 16 | |||||
Частота дискретизации | 1 ГГц максимум | |||||
Длительность импульса | от 3,3 нс | |||||
Длина памяти | до 10 МБ/канал | |||||
Синхронизация | по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN | |||||
Порог срабатывания | TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский | |||||
Генератор функциональный (опция) | ||||||
Внешний модуль | SAG1021I | |||||
Число каналов | 1 | |||||
Формы сигналов | Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) | |||||
Частотный диапазон | 1 мкГц…25 МГц (Синус) 1 мкГц…10 МГц (Прямоугольник, импульс) 1 мкГц…300 кГц (Пила) 1 мкГц…5 МГц (сигналы произвольной формы) Шум, полоса частот > 25 МГц |
|||||
Разрешение | 1 мкГц | |||||
Погрешность установки | ±5*10-5 | |||||
Частота дискретизации | 125 МГц | |||||
Длина памяти | 16000 точек для произвольной формы | |||||
Разрядность ЦАП | 14 бит | |||||
Выходной уровень | 3 Впик-пик (50 Ом); 6 Впик-пик (1 МОм) | |||||
Постоянное смещение | ± 1,5 В (50 Ом); ± 3 В (1 МОм) | |||||
Ограничение уровня | где Voffset – установленно значение постоянного смещения Vmax – максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала |
|||||
Скважность | 1 % ~ 99 % (для прямоугольника и импульса) | |||||
Симметрия | 0 % ~ 100 % (для пилы) | |||||
Общие данные | ||||||
ЖК-дисплей | Цветной (TFT) емкостный сенсорный, диагональ 17,78 см, разрешение 1024 x 600, 8 x 10 делений | |||||
Входы выходы | Передняя панель: USB 2.0 Host, Выход калибратора 1 кГц, 3 В меандр, SBUS (MSO пробник) Задняя панель: USB 2.0 Host, USB 2.0 Device, LAN 10/100MbaseT (RJ45), Auxiliary Output: Выход синхр. (3,3 В LVCMOS), Доп.Контр. Выход (3,3 В TTL) |
|||||
Напряжение питания | 100…240 В (50/ 60 Гц), 120 Вт максимум (4 Вт в режиме ожидания) | |||||
Условия эксплуатации | 0...+50 °С, влажность не более 90% без образования конденсата | |||||
Габаритные размеры | 312 х 132,6 х 151 мм | |||||
Масса | Нетто: 2,6 кг; Брутто: 3,8 кг |
Примечание: при сохранении данных в режиме удаленного управления по интерфейсу LAN/Ethernet доступна выгрузка 25 МБ записанных отсчетов. Весь объем собранных данных (максимально до 200 МБ) может быть перенесен на другое внешнее устройство при помощи USB-flash носителя.
№ | Наименование | Количество |
1 | Цифровой осциллограф высокого разрешения АКИП-4149/2А | 1 |
(Поставляется за отдельную плату)
№ | Наименование |
1 | SDS800XHD-FG Программная опция генератора сигналов (ФГ + СПФ), 25 МГц. Для работы необходим модуль SAG1021I |
2 | SAG1021I Аппаратная опция. Внешний модуль генератора сигналов. Для работы необходима установка программной опции SDS800XHD-FG. Номинальное напряжение изоляции ± 42 Впик |
3 | SDS800XHD-16LA Программная опция логического анализатора, 16 каналов. Для работы опции логического анализатора необходим логический пробник SLA1016 |
4 | SLA1016 Аппаратная опция, 16-канальный логический пробник. Для работы пробника необходима установка программной опции SDS800XHD-16LA |
5 | SDS800XHD-PA Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ) |
6 | DF2001A Внешний компенсационный модуль для устранения временного сдвига между пробниками, измеряющими напряжение и ток. Рекомендуется для совместного использования с опцией SDS800XHD-PA |
