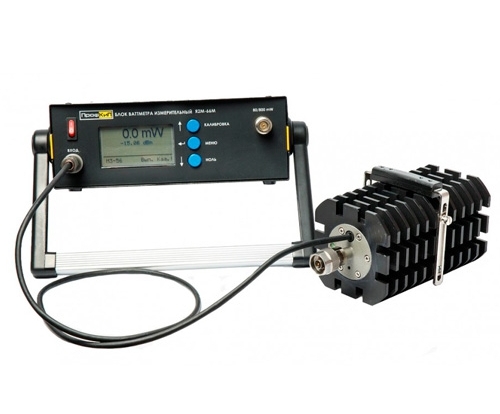

Ваттметр поглощаемой мощности ПрофКиП М3-56 (Я2М-66М + ППК М3-56/1) предназначен для измерений среднего значения мощности непрерывных и импульсно-модулированных сигналов.
Принцип действия ваттметра основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе преобразователя приемного коаксиального (ППК) термоэлектродвижущей силы (термо-ЭДС), которая пропорциональна подведенной к нему мощности СВЧ сигнала. Конструктивно ваттметр поглощаемой мощности состоят из блока ваттметра измерительного ПрофКиП Я2М-66М (БИ) и ППК, подключаемого к БИ.
«Аттенюатор»: при использовании аттенюатора для ослабления СВЧ сигнала БИ автоматически рассчитает уровень измеренной мощности (диапазон 0.01 дБ … 99.99 дБ).
«Скважность»: при измерениях импульсной мощности СВЧ сигналов с известной скважностью, БИ автоматически рассчитает уровень измеренной мощности. Результаты измерения будут соответствовать непрерывному СВЧ сигналу (диапазон 0.1% … 99.9%).
«Усреднение»: при измерении импульсных СВЧ сигналов с большим периодом следования импульсов показания прибора могут стать нестабильными. Для устранения этого БИ будет автоматически производить усреднение результатов измерения: 4 с, 8 с или 16 с. «Коэффициент»: частотный поправочный коэффициент Кк (диапазон 0.001 … 999.999).
Программное обеспечение предназначено для работы с ваттметрами поглощаемой мощности ПрофКиП М3-56 (Я2М-66М + ППК М3-56/1) не может быть использовано отдельно от измерительно-вычислительной платформы этих ваттметров. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
| Параметр | Я2М-66М + ППК М3-56 | Я2М-66М + ППК М3-56/1 | |
| Диапазон рабочих частот | 0 ГГц … 17.85 ГГц | 0 ГГц … 10 ГГц | |
| Диапазон измерения мощности | 10 мВт … 20 Вт | ||
| Пределы допускаемой основной относительной погрешности (δ), % | 0 ГГЦ … 12 ГГц: ±[4 + 0.1(Рк/Рх -1)]; 12 ГГц … 17.85 ГГц: ±[6 + 0.1(Рк/Рх -1)] |
±[4 + 0.1(Рк/Рх -1)] | |
| Коэффициент стоячей волны по напряжению (ксвн) | 0 ГГЦ … 2.99 ГГц: не более 1.2; 3 ГГц … 11.99 ГГц: не более 1.3; 12 ГГц … 17.85 ГГц: не более 1.4 |
не более 1.4 | |
| Рабочие уловия эксплуатации | Температура окружающего воздуха | +10°С … +40°С | |
| Относительная влажность воздуха при +20°С | не более 90% | ||
| Средняя наработка на отказ | 12000 ч | ||
| Потребляемая мощность | Не более 40 Вт | ||
| Питание | Переменный ток 220 В ±22 В, 50 Гц ±0.5 Гц, постоянный ток 15 В | ||
| Габариты блока измерительного | 235 х 325 х 95 мм | ||
| Вес блока измерительного | 3,6 кг | ||
| Габариты преобразователя приемного коаксиального | 118х110х110 мм | ||
| Вес преобразователя приемного коаксиального | 1,5 кг | ||
| Рк – верхний предел измерений мощности (зависит от поддиапазона измерений), Вт; Рх – значение измеряемой мощности, Вт |
|||
| № | Наименование | Количество |
| 1 | Блокизмерительный ПрофКиП Я2М-66М | 1 |
| 2 | Преобразователь приемный коаксиальный ПрофКиП М3-56/1 | 1 |
| 3 | Вставка плавкая ВП2Б-1В (1.0 А 250 В) | 2 |
| 4 | Кабель сетевой с заземлением | 1 |
| 5 | Руководство по эксплуатации | 1 |
| 6 | Формуляр | 1 |
| 7 | Методика поверки | 1 |
| 8 | Ящик укладочный | 1 |
