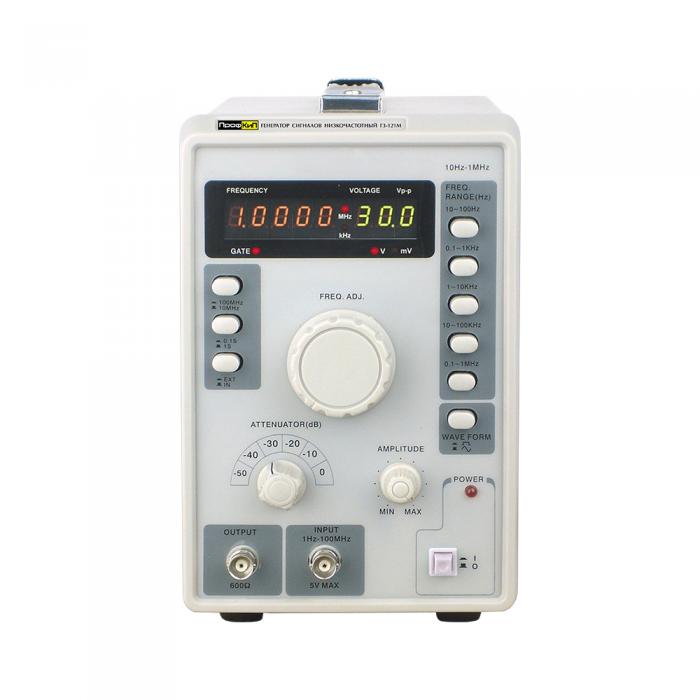

Генератор сигналов низкочастотный ПрофКиП Г3-121М является малогабаритным аудио-генератором. Установка частоты осуществляется плавно в пределах одного поддиапазона. Всего в генераторе пять поддиапазонов, предназначенных для эксплуатации в жестких условиях. Синхронизация частоты генератора сигналов низкочастотного ПрофКиП Г3-121М может осуществляться внешними сигналами в независимости от их формы.
Параметры |
Значения |
Синусоидальная волна |
|
Диапазон частот |
10 Гц … 1 МГц, 5 диапазонов 10 Гц … 10 кГц (прямоугольная волна) |
Индикатор частоты |
5-разрядный цифровой дисплей |
Точность |
±0.1% |
Выходное напряжение |
10 Впик-пик (с нагрузкой 600 Ом) |
Частотный отклик |
10 МГц … 1 МГц, ±1.5 дБ (с нагрузкой 600 Ом, при задании частоты 1 кГц) |
Коэффициент искажения |
≤ 0.1% |
Прямоугольная волна |
|
Выходное напряжение |
30 Впик-пик |
Время нарастания и спада |
≤ 200 нс |
Коэффициент заполнения |
50% ±5% при 1 кГц |
Внешняя синхронизация |
|
Полоса синхронизации |
±1% /В |
Максимально допустимое входное напряжение |
15 В |
Входной импеданс |
150 кОм |
Цифровая индикация напряжения |
|
Индикация напряжения |
3-разрядный цифровой дисплей |
Точность |
±(10% + 2 цифры) |
Выходные характеристики |
|
Импеданс |
600 Ом |
Выходной аттенюатор |
0 дБ, - 10 дБ, -20 дБ, -30 дБ, -40 дБ, -50 дБ 6 диапазонов (точность ±1 дБ при нагрузке 600 Ом) |
Общие данные |
|
Питание |
110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2Гц /60 Гц ±2 Гц |
Габаритные размеры |
130х200х280 мм |
Вес |
2.5 кг |
Наименование |
Количество |
Генератор сигналов низкочастотный ПрофКиП Г3-121М |
1 шт. |
Кабель питания |
1 шт. |
Руководство по эксплуатации |
1 шт. |
