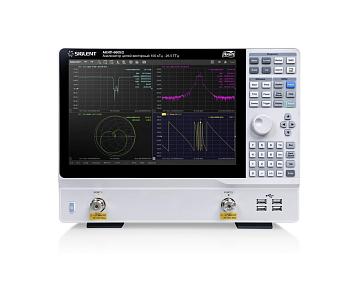

АКИП-6605/2 анализатор цепей векторный

Особенности анализатора цепей векторного АКИП-6605/2:

• 2 порта, 26,5 ГГц;
• рабочий диапазон частот: 100 кГц … 26,5 ГГц;
• двухпортовое измерение S-параметров;
• полоса фильтра ПЧ (IFBW): 10 Гц … 3 МГц;
• диапазон установки выходного уровня: - 55 дБм … 10 дБм;
• разрешение: 1 Гц, 0,05 дБ;
• динамический диапазон: 125 дБ (полоса ПЧ = 10 Гц);
• различные виды калибровки: простая, расширенная, полная, TRL-калибровка (SOLT, SOLR, TRL);
• измеряемые параметры: параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений, TDR рефлектометр (опция), измерение параметров смесителей с преобразованием частоты, скалярным методом (опция);
• поддержка инжекторов питания (Bias-Tees);
• сенсорный экран, диагональ экрана 30,7 см (разрешение 1280x800);
• интерфейсы: USB, LAN, GPIB (опция);
• дистанционное управление: SCPI/Labview/IVI на базе USB-TMC/VXI-11/Socket/Telnet/WebServer;
• видео выход (HDMI).

Технические характеристики анализатора цепей векторного АКИП-6605/2:

Параметр		Значение
Ключевые спецификации
Количество портов	АКИП-6605/1 АКИП-6605/2	2 2
Диапазон рабочих частот, Гц	АКИП-6605/1 АКИП-6605/2	от 100,0·103 до 13,5·109 от 100,0·103 до 26,5·109
Разрешение, Гц
Диапазон полос пропускания фильтров промежуточной частоты (ПЧ), Гц		от 10 до 3·106
Пределы допускаемой относительной погрешности частоты опорного генератора	стандартное исполнение опция SNA5000-HPR	±1·10-6 ±1·10-7
Динамический диапазон при полосе пропускания 10 Гц, в диапазоне частот, дБ, не менее	от 100 кГц до 10 МГц включ. св. 10 МГц до 3 ГГц включ. св. 3 до 9 ГГц включ. св. 9,0 до 13,5 ГГц включ. св. 13,5 до 20,0 ГГц включ. св. 20,0 до 26,5 ГГц включ.	115 125 125 118 115 110
Диапазон установки уровня выходной мощности (Ps), дБм		от -55 до +10
Дискретность установки мощности генератора, дБ		0,05
Пределы допускаемой абсолютной погрешности установки уровня мощности генератора 0 дБм, дБм	от 100 кГц до 10 МГц включ. св. 10 МГц до 20 ГГц включ. св. 20,0 до 26,5 ГГц включ.	±2,5 ±1,5 ±2,0
Диапазон установки уровня выходной мощности генератора в диапазонах частот, дБм	от 100 кГц до 9 ГГц включ. св. 9 до 20 ГГц включ. св. 20,0 до 26,5 ГГц включ.	от -55 до 10 от -55 до 5 от -55 до 0
Максимальная входная мощность генератора, дБм		+10
Нелинейность амплитудной характеристики генератора, дБ		0,5
Абсолютная погрешность измерения уровня входной мощности, дБ	в режиме векторного анализатора цепей от 100 кГц до 10 МГц включ. св. 10 МГц до 20 ГГц включ. св. 20,0 до 26,5 ГГц включ. в режиме анализатора спектра (опция) от 100 кГц до 10 МГц включ. св. 10 МГц до 20 ГГц включ. св. 20,0 до 26,5 ГГц включ.	±2,5 ±1,5 ±2,0 ±2,5 ±1,5 ±2,0
Нелинейность приемного тракта при измерении уровня входной мощности, дБ		0,5
Уровень собственного шума приемников, нормализованный к полосе 10 Гц, в диапазоне частот (Nf), дБ, не более	св. 100 кГц до 10 МГц включ. св. 10 МГц до 3 ГГц включ. св. 3 до 20 ГГц включ. св. 20,0 до 26,5 ГГц включ.	-115 -120 -125 -120
Среднеквадратическое отклонение значения шумов измерительного тракта при измерении модуля/фазы коэффициентов передачи и отражения, в диапазоне частот, дБ/градус, не более	от 100 кГц до 10 МГц включ. (полоса ПЧ 1 кГц) св. 10,0 до 13,5 МГц включ. (полоса ПЧ 10 кГц) св. 13,5 до 26,5 ГГц включ. (полоса ПЧ 10 кГц)	Модуль			Фаза
		0,009 0,009 0,015			0,05 0,05 0,09
Точка компрессии по уровню мощности на измерительных портах (Lc) +10 дБм, дБ не менее	от 100 кГц до 9 ГГц включ. св. 9 до 20 ГГц включ. св. 20,0 до 26,5 ГГц включ.	±0,1024 ±0,143 ±0,133
Параметр		Значение
Нескорректированные характеристики анализаторов (без использования калибровочных наборов)
		от 100 кГц до 9 ГГц включ.		св.9 до 20 ГГц включ.		св. 20,0 до 26,5 ГГц включ.
Направленность (Ed), дБ не более		-20		-16		-13
Согласование источника (Es), дБ не более		-20		-16		-13
Согласование нагрузки (El), дБ не более		-8		-7		-7
Неравномерность коэффициента передачи (Et), дБ не более		±1,4		±1,4		±1,0
Неравномерность коэффициента отражения (Er), дБ не более		±1,4		±1,4		±1,0
Корректированные характеристики анализаторов (с использованием калибровочных наборов), полоса пропускания 10 Гц, без применения усреднения
		от 100 кГц до 9 ГГц включ.		св.9 до 20 ГГц включ.		св. 20,0 до 26,5 ГГц включ.
Направленность (Ed), дБ не более		-40		-36		-35
Согласование источника (Es), дБ не более		-35		-29		-27
Согласование нагрузки (El), дБ не более		-39		-36		-33
Неравномерность коэффициента передачи (Et), дБ не более		±0,004		±0,003		±0,010
Неравномерность коэффициента отражения (Er), дБ не более		±0,06		±0,09		±0,50
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения ΔS11 (полоса пропускания 10 Гц, без применения усреднения), дБ
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения Δφ (полоса пропускания 10 Гц, без применения усреднения), градус
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи ΔS21 (полоса пропускания 10 Гц, без применения усреднения), дБ
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи (полоса пропускания 10 Гц, без применения усреднения), градус
Температурная стабильность, (дБ/°С) / (°/°C) - в диапазоне частот от 100,0 кГц до 13,5 ГГц - в диапазоне частот св. 13,5 до 26,5 ГГц		Амплитуда			Фаза
		±0,01 ±0,05			±0,1 ±0,9
Примечание: дБм – уровень мощности в дБ относительно 1 мВт
Масса, кг, не более		5,5
Тип разъемов портов		3,5 мм; NMD (m)
Габаритные размеры, мм (ШхВхГ)		378х284х126
Напряжение сети питания, В - при частоте 50/60 Гц - при частоте 400 Гц		от 100 до 240 от 100 до 120
Потребляемая мощность, Вт, не более		50
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более		от +20 до +26 80
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более		от 0 до +40 85
