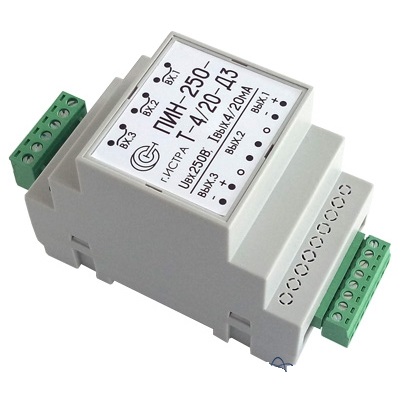

Каталог продукции Инновационные устройства контроля, защиты и управления. Микропроцессорные релейные устройства Преобразователи измерительные (постоянного и переменного тока, постоянного и переменного напряжения, активной мощности) ПИН-250-Т-4/20-ДЗ — преобразователь измерительный переменного напряжения
Преобразователи напряжения измерительные ПИН-Т предназначены для преобразования напряжения переменных токов в цепях, гальванически изолированных от питания и выхода:
Литера «Д» в названии означает, что преобразователь предназначен для монтажа на DIN-рейку. Литера «П» - для монтажа на печатную плату. Цифра «3» - трехфазное исполнение преобразователя.
По требованию заказчика возможно изготовление датчиков с расширенным диапазоном рабочих температур.
Преобразователи ПИН-Т предназначены для работы в составе измерительных и управляющих систем.
По условиям эксплуатации преобразователи соответствуют группе 3 по ГОСТ 22261-94 с расширенным температурным с диапазоном рабочих температур и влажности до 90 % при 25 С. Все преобразователи используют внешние источники питания.
Измерительные преобразователи ПИН-_-Т-4/20-П выпускаются с разным диапазоном измеряемых напряжений:
| Параметр | Значение | ||
| ПИН-120-Т-4/20-Д3 | ПИН-250-Т-4/20-Д3 | ПИН-400-Т-4/20-Д3 | |
| Пределы преобразования напряжения (трехфазное), не менее, В, Uэфф | 0...120 В | 0...250 В | 0...400 В |
| Диапазон рабочих температур * | -40...+70°С | ||
| Величина силы тока по измеряемой цепи при номинальном напряжении на входе, не более, мА | 1,0 | ||
| Величина силы тока на выходе преобразователей, - при входном напряжении равном нулю, мА - при номинальном напряжении на входе, мА | 4,0 20 | ||
| Максимальное сопротивление нагрузки, Ом | 500 | ||
| Предел допускаемой основной приведенной погрешности преобразования напряжения, % не более | ±0,5 | ||
| Пределы допускаемой дополнительной приведенной погрешности преобразования напряжения, вызванной изменением температуры окружающего воздуха в интервале рабочих температур: группа А группа В группа С | ±0,3 ±0,4 ±0,5 | ||
| Частота преобразуемой силы тока, Гц | 40-5000 | ||
| Время установления выходного сигнала не более, с | 1,0 | ||
| Время установления рабочего режима не более, с | 60 | ||
| Время непрерывной работы, не менее, ч. | Неогр. | ||
| Время перегрузки по входу, 20% Uном., с | 1,0 | ||
| Напряжение питания, Uп, В | от 10 до 36 | ||
| Ток потребления по цепи питания, не более, мА | 100 | ||
| Электрическая прочность изоляции на переменном токе 50 Гц/ 1 мин, В | 3000 | ||
| Сопротивление изоляции в рабочих условиях не менее, МОм | 5 | ||
| Габаритные размеры, не более, мм | 95х54х65 | ||
| Масса, не более, г | 250 | ||
| № | Наименование | Количество |
| 1 | Преобразователь измерительный переменного напряжения ПИН-250-Т-4/20-ДЗ | 1 |
| 2 | Паспорт | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Упаковочная тара | 1 |
